R-SSI4

Module: 4 entrées, SSI

R-SSI4

Module: 4 entrées, SSI

Principales fonctions et panoramique
  • Entrées pour appareils avec interface SSI
  • Indication de la position et de la vitesse
  • Configuration logicielle des entrées
Trouver un revendeur près de chez vous

Caractéristiques techniques

Panoramique

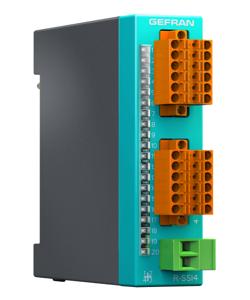

R-SSI4 est un module avec 4 canaux SSI opto-isolés.

Pour chaque canal, il est possible:
– de programmer le mode de fonctionnement: fréquence de l’horloge SSI en sortie (de 10 kHz à 2 MHz), nombre de bits de transmission (24, 25 ou 32) et codification de la donnée en entrée (binaire ou Gray)

Chaque canal dispose de:
– 2 bornes pour le signal de DATA
– 2 bornes pour le signal de CLOCK
– 2 bornes pour l’alimentation du capteur
– 2 diodes de signalisation de l’état des entrées et des sorties
2 connecteurs enfichables à 12 pôles sont disponibles pour le câblage des 4 canaux.
Le module (alimenté à l’extérieur par un connecteur frontal spécial) fournit l’alimentation sur chaque connecteur.
Le R-SSI4 s’installe sur les faces arrière de la série R-BUS (x), d’où il reçoit l’alimentation.

  • 4 entrées SSI 24, 25 et 32 bit
  • les canaux sont configurables indépendamment via logiciel:
    • fréquence de l’horloge SSI de 10 kHz à 2 MHz
    • nombre de bits de la donnée à 24, 25 et 32 bits
    • codification de la donnée comme binaire et Gray
    • diagnostic d’interruption du raccordement avec le capteur pouvant être activé ou désactivé
  • isolation entrées : > 2kV
  • surtension sur les entrées durant 1ms: maximum 1kV
  • alimentation du module : via la face arrière R-BUS (x) 3,3V

Diagnostic

  • Diode jaune de présence alimentation 24 V ext.
  • Diodes vertes d’état CLOCK et DATA
  • Diode rouge FAIL, erreur module

Alimentation Capteurs

8÷32Vcc ± 25% 500mA max ext. (à fournir sur les bornes prévues à cet effet à l’avant).
Lʼalimentation est distribuée en interne sur les 4 voies et est configurable à + 5V ou à la tension appliquée à l’extérieur.
